Ohřev vody
žákovská souprava NTL
Kompletní specifikace

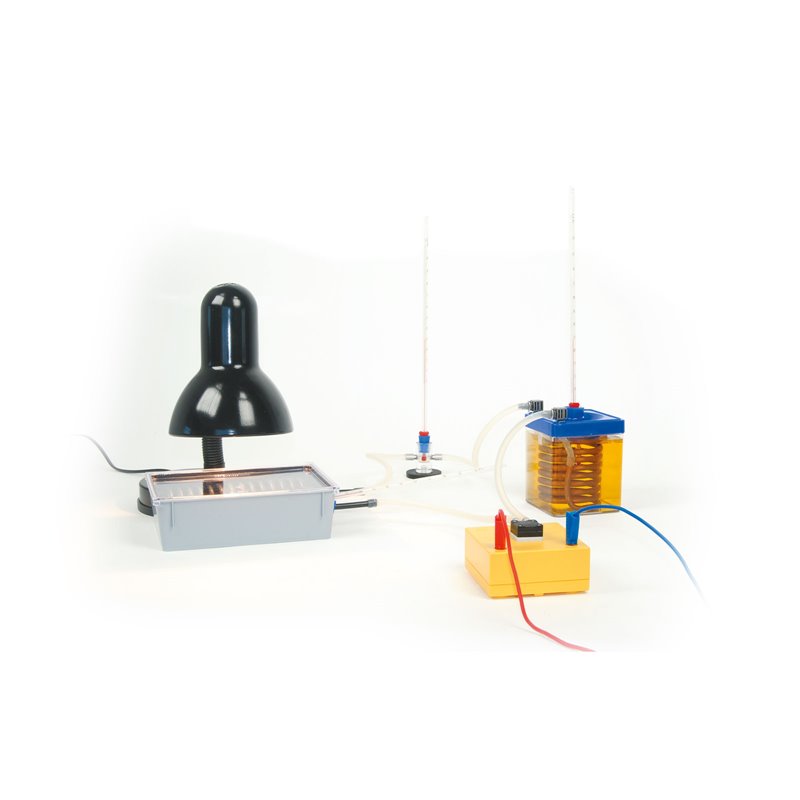

Pomocí této soupravy je možné vysvětlit žákům ekologický ohřev vody pomocí slunečního kolektoru a výměníku
a demonstrovat model solárního systému na ohřev vody.
jednoduché sestavení pokusů stabilní uchycení prvků podrobný návod

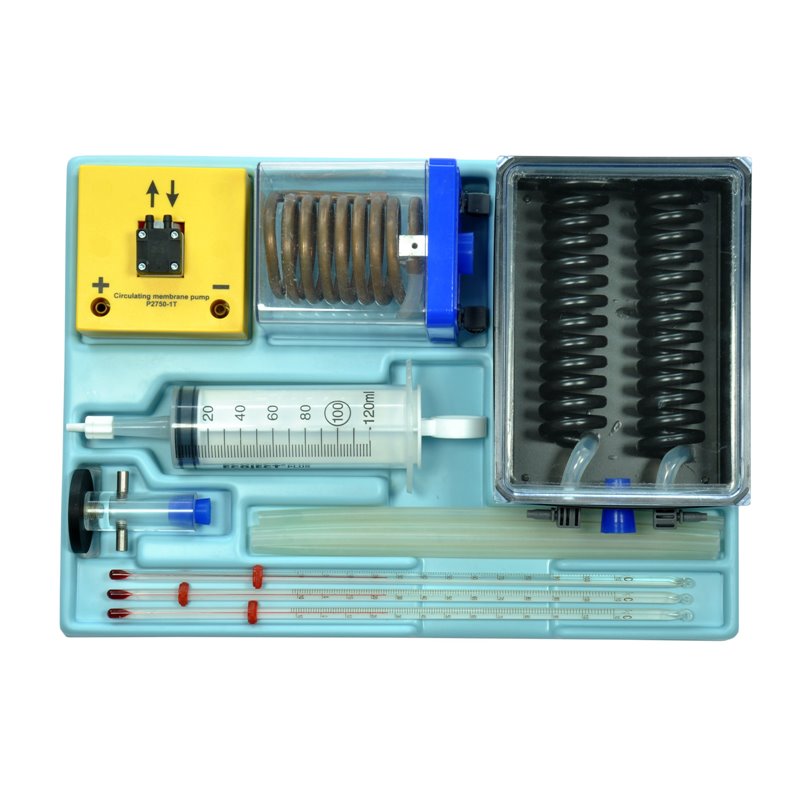

Obsah soupravy:
1 ks Sluneční kolektor,
plochý kolektor na přeměnu energie záření na tepelnou energii;
přibližně 220 cm dlouhá měděná spirála z měděné trubičky v kolektorové komoře; nabarvená na černo, odnímatelný průhledný kryt, otvor se silikonovou zátkou
na měření teploty uvnitř, trubička Da= 6 mm, rozměry : 172 x 127 x 50 mm
1 ks Výměník tepla,
k přenosu energie z primárního na sekundární vodní oběh; asi 120 cm dlouhá měděná spirála v průhledné plastické nádobě, odnímatelné víko se silikonovou zátkou pro vložení teploměru, trubička průměr Da= 6 mm,
objem nádoby : cca. 400ml, rozměry : 80 x 80 x 100 mm
1 ks Komora pro měření teploty,
pro měření teploty ve vodním oběhu, silikonová zátka pro vložení teploměru.
1 ks Cirkulační membránové čerpadlo,
- samonasávací
- velmi tiché
- minimální spotřeba elektrického proudu
- minimální rozměry
- malé pouzdro
- bez vibrací
napájecí napětí : 2 ... 12 VDC, max. proud : 20 ... 150 mA, průtok : 150 ml/min výtlak : 6.0 m (vody), max. sací výška : - 3.0 m (vody) 2 náustky, průměr = 4, 8 mm zabudované v plastovém pouzdru, magnetické : 84 x 84 x 40 mm
- 3 ks Teploměr se stupnicí -10... +110 °C,
dělení 1°C, naplněný alkoholem
4 ks Silikonová hadice, průměr = 3/6 mm, délka = 24 cm
1 ks Stříkačka 120 ml, plast
1 ks Plastová vložka Ohřev vody
1 ks Úložný box II, malý, s krytem
